| MOQ: | 1 máy tính |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T/T, Western Union |
| Supply Capacity: | 2000pcs mỗi tháng |

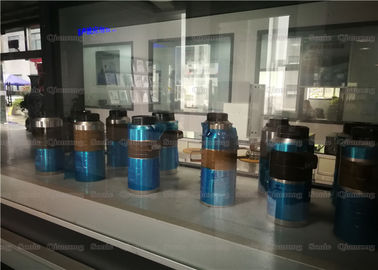

Đầu dò siêu âm 15Khz 2600wat cho một ứng dụng mới để tạo Cavitation bên trong ống
Mô tả :
Đầu dò chuyển đổi năng lượng điện tần số cao thành rung động cơ tần số cao. Và nó chứa một số đĩa gốm áp điện được kẹp dưới áp suất giữa hai khối kim loại. Giữa mỗi đĩa là một tấm kim loại mỏng, tạo thành điện cực. Khi tín hiệu điện hình sin được đưa đến đầu dò thông qua các điện cực, các đĩa sẽ mở rộng và co lại, tạo ra các rung động dọc trục.
Đầu dò bao gồm vỏ, lớp phù hợp, đầu dò đĩa piezoceramic, mặt sau, cáp trích xuất và đầu thu mảng Cymbal. Đầu dò đĩa gốm áp điện được làm bằng vật liệu áp điện PZT-5 với phân cực hướng phân cực. Bộ thu mảng Cymbal bao gồm 8 đến 16 bộ chuyển đổi Cymbal, hai vòng kim loại và miếng đệm cao su. Khoảng cách làm việc của sáng chế lớn hơn 35 m, băng thông tần số đạt 10 kHz và có thể phát hiện mục tiêu đường dài di chuyển ở tốc độ cao.
Thông số kỹ thuật:
| Mô hình | QR-6015-4BZ |
| Tần số | 15 khz |
| Nguồn ra | 2600 watt |
| Bu lông liên kết | M20 * 1.5 |
| Đường kính đĩa gốm | 60mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 9-13,5nf |
| Biên độ | 10 ô |
| Ứng dụng | Máy hàn nhựa |
| Kiểu cột NTK TYPE | ||||||||
Mục số | Kết nối vít | Gạch dia (mm) | Số lượng gốm (pc) | Tần số (khz) | Điện dung | sức mạnh (W) | ||
| Màu vàng | Xám | Đen | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Kiểu cột NTK TYPE | ||||||||
Mục số | Kết nối vít | Gạch dia (mm) | Số lượng gốm (pc) | Tần số (khz) | Điện dung | sức mạnh (W) | ||
| Màu vàng | Xám | Đen | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Đầu dò siêu âm 15Khz 2600wat cho một ứng dụng mới để tạo Cavitation bên trong ống
|
|
