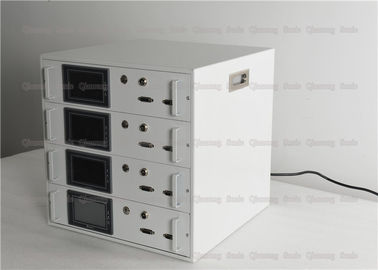

Trình điều khiển đầu dò siêu âm kỹ thuật số điện tử cho đầu dò biên độ hàn và tăng cường

Trình điều khiển kỹ thuật số bằng điện siêu âm 20Khz cho đầu dò và biên độ hàn

Sự miêu tả:

Nguồn năng lượng siêu âm thường được gọi là nguồn siêu âm, máy phát siêu âm và hộp điện tử siêu âm. Nó là thành phần chính của hệ thống siêu âm công suất cao. Chức năng của nó là tạo ra tín hiệu AC tần số cao công suất cao để điều khiển đầu dò siêu âm hoạt động. Việc cung cấp năng lượng lái xe chất lượng cao phải đảm bảo hoạt động ổn định và an toàn của hệ thống siêu âm công suất cao. Đồng thời, nó phải theo dõi tần số hoạt động, công suất tải, độ phản kháng điện dung, trở kháng và các thông số khác của đầu dò trong thời gian thực và có thể thực hiện công suất theo nhu cầu khác nhau của người dùng. Điều chỉnh các tham số như biên độ và chế độ hoạt động.

nguyên tắc làm việc :

Một nguồn năng lượng siêu âm, còn được gọi là máy phát siêu âm, là một thiết bị để tạo và cung cấp năng lượng siêu âm cho đầu dò siêu âm. Mục đích của nó là để chuyển đổi nguồn điện chính của chúng tôi (220 V hoặc 380V, 50Hz hoặc 60Hz) thành tín hiệu AC tần số cao có thể phù hợp với đầu dò siêu âm. Tín hiệu này có thể là tín hiệu hình sin hoặc tín hiệu xung.

Trong thiết kế nguồn năng lượng siêu âm, thiết kế phù hợp của máy phát và đầu dò là rất quan trọng. Thiết kế của máy phát siêu âm thông minh phần lớn quyết định liệu thiết bị siêu âm có thể hoạt động bình thường và hiệu quả hay không. Sự phù hợp của tập siêu âm với đầu dò bao gồm hai khía cạnh: khớp trở kháng và khớp điều chỉnh. Kết hợp trở kháng biến đổi trở kháng của đầu dò thành một tải tối ưu, nghĩa là biến đổi trở kháng. Kết hợp điều chỉnh cho phép điện áp và dòng điện trên đầu dò cùng pha, dẫn đến hiệu quả cao nhất, trong khi cộng hưởng loạt cải thiện điện áp trên đầu dò, có lợi cho đầu dò áp điện.

Thông số kỹ thuật:

Các lỗi phổ biến của máy phát siêu âm như sau:

1. Không có siêu âm, chỉ báo công tắc nguồn không được hiển thị và quạt vẫn chạy bình thường.

1) Kiểm tra xem cầu chỉnh lưu có bị hỏng không. Phương pháp như sau: vạn năng con trỏ được điều chỉnh thành khối × 10K, bút đo màu đen được kết nối với cực dương của cầu chỉnh lưu và bút thử màu đỏ được kết nối tương ứng với cực AC, cho dù hai chân có bật, và sau đó cầu chỉnh lưu được thay thế, nếu không thì bước tiếp theo được kiểm tra.

2) Kiểm tra xem tụ điện chính có bị hỏng không. Nếu có, thay thế tụ điện.

3) Kiểm tra xem ống nguồn có bị hỏng không. Phương pháp như sau: đồng hồ vạn năng con trỏ được điều chỉnh thành khối × 10K, bút màu đen được kết nối với 2 chân của ống nguồn và bút thử màu đỏ được kết nối tương ứng với chân thứ 1 và thứ 3 và ống nguồn được thay thế, nếu không nhà nước được khôi phục.

2. Không có siêu âm, đèn báo công tắc nguồn không sáng và quạt không bật.

1) Kiểm tra xem công tắc nguồn có bị hỏng không. Nếu có, thay thế công tắc nguồn, nếu không hãy kiểm tra bước tiếp theo.

2) Kiểm tra xem quạt có bị hỏng không. Nếu có, thay quạt.

3. Không có siêu âm, đèn báo công tắc nguồn sẽ sáng lên và quạt vẫn chạy bình thường.

1) Tháo cáp đầu ra, bật nguồn, điều chỉnh nguồn tối đa, sử dụng đồng hồ vạn năng để trao đổi 1000V, đo điện áp ở đầu ra, thường là khoảng 1000V. Nếu có điện áp, máy phát vẫn ổn, cắm cáp đầu ra, kiểm tra bước, nếu không có điện áp, kiểm tra bước tiếp theo.

2) Sử dụng tệp DC 1000V vạn năng để đo đầu ra dương hoặc âm của tụ điện chính hoặc cầu chỉnh lưu.
