Đầu dò siêu âm dao động siêu âm tần số cao với bộ tăng áp gắn

Đầu dò siêu âm dao động siêu âm tần số cao với bộ tăng áp gắn

Nguyên lý máy rung siêu âm:

Đầu dò siêu âm là một thiết bị chuyển đổi năng lượng chuyển đổi năng lượng điện tần số cao thành năng lượng cơ học. Trên thực tế, nó là một loại gốm áp điện có tần số giống như tần số cộng hưởng của nó. Nó sử dụng hiệu ứng áp điện của vật liệu để chuyển đổi năng lượng điện thành rung động cơ học. Trong trường hợp bình thường, sóng siêu âm được tạo ra đầu tiên bởi một máy phát siêu âm, được chuyển đổi thành rung cơ học bằng đầu dò siêu âm và sóng siêu âm được tạo ra bởi một thiết bị dẫn xuất siêu âm và thiết bị nhận siêu âm.

Thông số kỹ thuật:

Đầu dò siêu âm chủ yếu bao gồm: làm sạch siêu âm, làm sạch công nghiệp, hàn công nghiệp và các sản phẩm làm đẹp.

Dưới đây chủ yếu mô tả vai trò của đầu dò siêu âm 2.

1, làm sạch siêu âm

Cơ chế làm sạch siêu âm là sử dụng các hiệu ứng vật lý như xâm thực, áp suất bức xạ và dòng âm thanh khi sóng siêu âm lan truyền trong chất lỏng làm sạch, để loại bỏ hiện tượng cơ học do bụi bẩn tạo ra trên thành viên làm sạch, đồng thời để thúc đẩy phản ứng hóa học giữa chất lỏng làm sạch và bụi bẩn. Phản ứng, để đạt được mục đích làm sạch đối tượng. Tần số được sử dụng bởi bộ làm sạch siêu âm có thể được chọn từ 10 đến 500 kHz tùy thuộc vào kích thước và mục đích của vật làm sạch, và thường là 20 đến 50 kHz. Khi tần số của đầu dò siêu âm tăng lên, một bộ dao động Langevin, máy rung dọc, máy rung độ dày và những thứ tương tự có thể được sử dụng. Về mặt thu nhỏ, cũng có dao động hướng tâm và dao động uốn bằng bộ dao động đĩa. Làm sạch siêu âm được sử dụng ngày càng rộng rãi trong các ngành công nghiệp, nông nghiệp, thiết bị gia dụng, điện tử, ô tô, cao su, in ấn, máy bay, thực phẩm, bệnh viện và nghiên cứu y tế.

2, hàn siêu âm

Hàn siêu âm có hai loại chính: hàn kim loại siêu âm và hàn nhựa siêu âm. Trong số đó, công nghệ hàn nhựa siêu âm đã được sử dụng rộng rãi. Nó sử dụng rung siêu âm được tạo ra bởi đầu dò để truyền năng lượng rung siêu âm đến vùng hàn thông qua mối hàn trên. Vì vùng hàn, nghĩa là, điện trở tại điểm nối của hai mối hàn lớn, nhiệt độ cao cục bộ được tạo ra để làm chảy nhựa và công việc hàn được hoàn thành dưới áp lực tiếp xúc. Hàn nhựa siêu âm tạo điều kiện cho việc hàn các bộ phận không thể hàn bằng các phương pháp hàn khác. Ngoài ra, nó cũng tiết kiệm chi phí khuôn đắt tiền cho các sản phẩm nhựa, rút ​​ngắn thời gian xử lý, nâng cao hiệu quả sản xuất và kinh tế, nhanh chóng và đáng tin cậy.

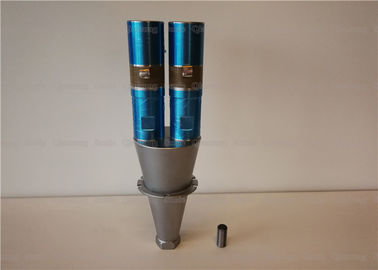

Đầu dò siêu âm kép siêu âm 15Khz có gắn bộ tăng áp
