| MOQ: | 1 máy tính |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T/T, Western Union |
| Supply Capacity: | 2000pcs mỗi tháng |

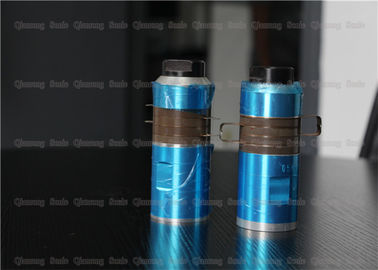

Thiết bị hàn nhựa siêu âm 15Khz Bộ phận hàn Đầu dò
Mô tả :
Chức năng của đầu dò siêu âm là chuyển đổi năng lượng điện đầu vào thành năng lượng cơ học (sóng siêu âm) và sau đó truyền đi, đồng thời tiêu thụ một phần nhỏ năng lượng.
Đầu dò siêu âm, vấn đề kỹ thuật cần giải quyết là thiết kế đầu dò siêu âm với khoảng cách và băng thông tần số lớn.
Đầu dò bao gồm vỏ, lớp phù hợp, đầu dò đĩa piezoceramic, mặt sau, cáp trích xuất và đầu thu mảng Cymbal. Đầu dò đĩa gốm áp điện được làm bằng vật liệu áp điện PZT-5 với phân cực hướng phân cực. Bộ thu mảng Cymbal bao gồm 8 đến 16 bộ chuyển đổi Cymbal, hai vòng kim loại và miếng đệm cao su. Khoảng cách làm việc của sáng chế lớn hơn 35 m, băng thông tần số đạt 10 kHz và có thể phát hiện mục tiêu đường dài di chuyển ở tốc độ cao.
Thông số kỹ thuật:
| Mô hình | QR-6015-4BZ |
| Tần số | 15 khz |
| Nguồn ra | 2600 watt |
| Bu lông liên kết | M20 * 1.5 |
| Đường kính đĩa gốm | 60mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 9-13,5nf |
| Biên độ | 10 ô |
| Ứng dụng | Máy hàn nhựa |
| Kiểu cột NTK TYPE | ||||||||
Mục số | Kết nối vít | Gạch dia (mm) | Số lượng gốm (pc) | Tần số (khz) | Điện dung | sức mạnh (W) | ||
| Màu vàng | Xám | Đen | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Kiểu cột NTK TYPE | ||||||||
Mục số | Kết nối vít | Gạch dia (mm) | Số lượng gốm (pc) | Tần số (khz) | Điện dung | sức mạnh (W) | ||
| Màu vàng | Xám | Đen | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Chuyển đổi siêu âm là gì?
Bộ chuyển đổi được đặt tên một cách khéo léo vì nó nhận năng lượng điện từ nguồn cung cấp năng lượng và chuyển đổi nó thành các rung động cơ học.
Làm thế nào nó hoạt động?
Khi điện áp xoay chiều ở tần số 20.000 Hz được áp dụng cho bộ chuyển đổi, nó sẽ dao động vật lý ở cùng tần số đó.
Một bộ chuyển đổi được tạo thành từ gì?
Một đầu dò tĩnh điện bao gồm một hoặc nhiều đĩa vật liệu áp điện được kẹp giữa hai phần kim loại.
Toàn bộ tổ hợp được cộng hưởng ở tần số định trước và chiều dài của nó bằng âm với một nửa bước sóng ở tần số được áp dụng.
Thiết bị hàn nhựa siêu âm 15Khz Bộ phận hàn Đầu dò
|
|
