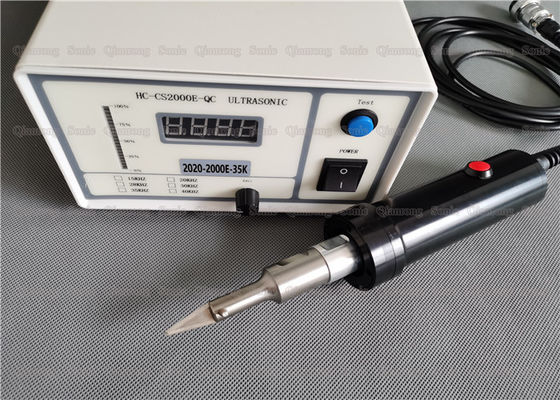

Máy cắt siêu âm 35khz cho vật liệu composite chồng lên nhau

Máy cắt siêu âm với tần số 35Khz để cắt nhiều loại vật liệu composite chồng lên nhau

Sự miêu tả:

Cấu tạo cơ bản của dao cắt siêu âm là đầu dò sóng siêu âm, còi, đầu dao (thân dao), nguồn động lực.

Cắt siêu âm sử dụng năng lượng của sóng siêu âm để làm nóng chảy nhiệt cục bộ của vật liệu cần cắt, do đó nó không yêu cầu cạnh sắc.Nguyên lý của dao cắt cao su siêu âm khá khác so với cắt áp lực truyền thống.

Máy cắt siêu âm có thể được sử dụng để cắt tấm, tấm, màng và tấm nhựa nhiệt dẻo, vật liệu tổng hợp sợi carbon, sợi polyetylen, các sản phẩm đúc có chứa carbon hoặc sợi thủy tinh, cao su, mủ lưu hóa, mủ không lưu hóa và thực phẩm.

Nguyên tắc:

Nguồn truyền động siêu âm chuyển đổi nguồn điện thương mại thành dòng điện xoay chiều cao tần có tần số cao và xuất ra đầu dò siêu âm.Một bộ chuyển đổi sóng siêu âm thực sự tương đương với một thiết bị chuyển đổi năng lượng chuyển đổi năng lượng điện đầu vào thành năng lượng cơ học, tức là sóng siêu âm.Biểu hiện của nó là đầu dò chuyển động qua lại theo chiều dọc.Tần số của chuyển động của kính thiên văn tương đương với tần số của dòng điện xoay chiều tần số cao do nguồn động lực cung cấp.Vai trò của còi là cố định toàn bộ hệ thống rung siêu âm và điều chỉnh biên độ đầu ra của đầu dò.Đầu dao (thân dao) một mặt khuếch đại biên độ và hội tụ sóng siêu âm.Mặt khác, sóng siêu âm được phát ra và năng lượng siêu âm được tập trung vào phần cắt của vật liệu cần cắt bằng cách sử dụng một lưỡi cắt tương tự của lưỡi cắt.Dưới tác động của năng lượng siêu âm rất lớn, bộ phận này sẽ mềm và tan chảy ngay lập tức, đồng thời độ bền giảm đi rất nhiều.Lúc này, chỉ cần một lực cắt nhỏ tác dụng là có thể đạt được mục đích cắt.

Thông số kỹ thuật:

Ưu điểm của dao cắt siêu âm:

1. Độ ổn định cao: Rung động điện từ 35KHz được tạo ra khi bộ tạo sóng siêu âm làm việc, và nó được chuyển thành rung động cơ học và truyền đến dao cắt và vật liệu cần cắt.Việc rạch được thực hiện bằng cơ học, do đó không cần các cạnh cắt sắc, và độ mòn lưỡi cắt nhỏ, và đầu máy cắt có thể tự thay thế.
2. Không ô nhiễm: Khi dao siêu âm đang cắt, nhiệt độ của đầu dao thấp hơn 50 ℃, do đó khói và mùi sẽ không được tạo ra, giúp loại bỏ nguy cơ bị thương và cháy trong quá trình cắt.
3. Cắt gọn gàng: do cắt siêu âm bằng rung tần số cao, vật liệu sẽ không bám vào bề mặt của lưỡi cắt, và chỉ cần một áp lực nhỏ khi cắt, và nó sẽ không bị biến dạng và mòn vì dễ vỡ và mềm. nguyên vật liệu.Vải được cắt và tự động hàn kín đồng thời, sẽ không gây xẹp mép.
4. Vận hành đơn giản: dao cắt được kết nối với máy phát sóng siêu âm, máy phát điện được kết nối với nguồn điện 220V, và bật công tắc để bắt đầu cắt.Nó hỗ trợ cắt cầm tay và được trang bị giao diện làm mát bằng không khí.
5. Ứng dụng đa dạng: tất cả các loại vật liệu dệt và tấm nhựa có thể được cắt bằng sóng siêu âm, chẳng hạn như sợi tự nhiên, sợi tổng hợp, vải không dệt và vải dệt kim có thể được cắt bằng siêu âm.
