| MOQ: | 1 CÁI |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T / T, Western Union |
| Supply Capacity: | 2000 chiếc mỗi tháng |

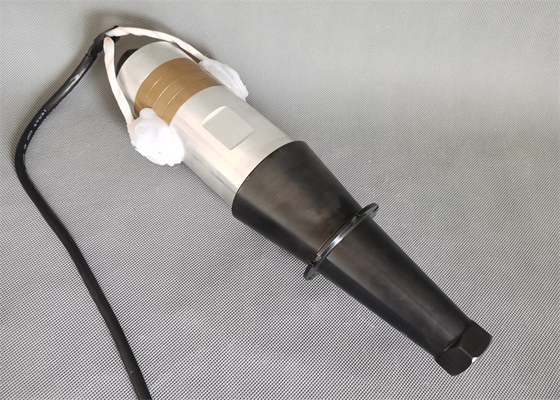

Đầu dò hàn siêu âm 3600w công suất cao 15Khz với gốm sứ đường kính 70mm
Sự mô tả:
Bộ tạo dao động siêu âm, như tên cho thấy, là các thành phần chức năng phù hợp với biên độ dao động siêu âm với đầu dò siêu âm.Chức năng chính của nó là thay đổi biên độ của đầu dò (nói chung là tăng), cải thiện tỷ lệ rung, nâng cao hiệu suất, cải thiện hệ số chất lượng cơ học, tăng cường khả năng chịu nhiệt, mở rộng phạm vi nhiệt độ và kéo dài tuổi thọ của đầu dò.Đầu dò siêu âm điều chỉnh sự phù hợp tải giữa đầu dò và đầu dụng cụ siêu âm bằng cách lắp một còi (còi siêu âm), làm giảm trở kháng cộng hưởng và làm cho nó hoạt động ở tần số cộng hưởng để cải thiện hiệu quả chuyển đổi âm điện.Giảm sự sinh nhiệt của đầu dò siêu âm và tăng tuổi thọ.
Thông số kỹ thuật:
| Người mẫu | QR-7015-4BZ-BZ |
| Tính thường xuyên | 15 khz |
| Công suất ra | 3600 watt |
| Bu lông khớp | M16 * 1 |
| Đường kính đĩa gốm | 70mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 12,5-14nf |
| Đăng kí | Máy hàn nhựa |
Thông số:
|
Mặt hàng số
|
Kết nối vít (Kích thước)
|
Đường kính gốm (mm)
|
Số lượng gốm (pc)
|
Điện dung |
Công suất đầu vào (W)
|
||
| Màu vàng | Xám | Màu đen | |||||
| 6015-4BZ-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 * 1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 * 1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 * 1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 * 1 | 60 | số 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 * 1 | 45 | số 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 * 1 | 45 | số 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 * 1 | 50 | số 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4BZ-BJ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5520-4BZ-BJ | 3 / 8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3 / 8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ-BJ | 3 / 8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3 / 8-24UNF | 38 | số 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1 / 2-20UNF | 50 | số 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8 * 1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8 * 1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8 * 1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
Trong các trường hợp sau, vòng tròn tiếp nhận và đường cong độ dẫn của gốm sứ hoặc đầu dò có thể bất thường:
1) Đầu dò bị nứt trong quá trình lắp ráp.
2) Gốm áp điện tự có vấn đề, chẳng hạn như sự tách lớp bên trong.
3) Có vấn đề với thiết kế hoặc lắp ráp của còi siêu âm và khuôn.
4) Các bộ phận xung quanh thanh ứng suất gây ra bởi sự khác biệt về độ đồng tâm của bộ chuyển đổi va chạm.Nói chung, đồ thị tiếp nhận và các tham số có liên quan với nhau.Nếu đồ thị thừa nhận của dao động là bình thường, R1 thấp hơn và Q cao hơn.Ngược lại, nếu đồ thị thừa nhận của bộ rung không bình thường, thì R1 thường lớn hơn và Qm nhỏ hơn..
Đầu dò hàn siêu âm 3600w công suất cao 15Khz với gốm sứ đường kính 70mm
|
|
