| MOQ: | 1 CÁI |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T / T, Western Union |
| Supply Capacity: | 2000 chiếc mỗi tháng |

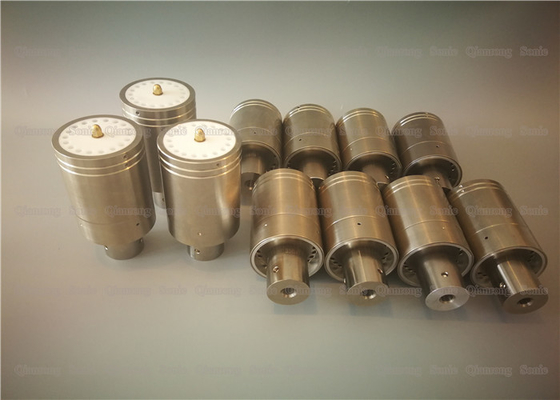

Bộ chuyển đổi Branson thay thế siêu âm 3300w 20Khz với 6 vòng Pizoelectric
Sự mô tả:
Đầu dò siêu âm Branson CL20 20Khz được làm bằng chip gốm áp điện, kết hợp với các phụ kiện bằng hợp kim titan.Theo các thông số và đặc điểm của đầu dò gốc Branson nước ngoài, nghiên cứu, phát triển và sản xuất từ công nghệ nguồn đảm bảo tính ổn định của sản phẩm đầu dò và các thông số kỹ thuật ứng dụng.Nó được trang bị máy phát điện nước ngoài và đầu hàn khuôn, đóng vai trò thay thế.
Đầu dò siêu âm là một thiết bị chuyển đổi năng lượng điện thành năng lượng cơ học.Thiết bị chuyển đổi năng lượng điện và năng lượng âm thanh bằng hiệu ứng áp điện được gọi là đầu dò áp điện.Nó bao gồm thành phần gốm áp điện trung tâm, vỏ kim loại phía trước và phía sau, ứng suất trước.Vít, mảnh điện cực và ống cách điện được cấu tạo.Tùy thuộc vào thiết kế của các cấu trúc khác nhau, hình thức và hiệu suất của chúng cũng bị ảnh hưởng rất nhiều.
thông số kỹ thuật:
| Người mẫu | QR-BCJ20 |
| Tính thường xuyên | 20 khz |
| Công suất ra | 3300 watt |
| bu lông chung | 1/2-20UNF |
| Đường kính đĩa gốm | 50mm |
| Số lượng đĩa gốm | 4 chiếc |
| điện dung | 18-20nf |
| biên độ | 10 ô |
| Đăng kí | máy hàn nhựa |
Sự chỉ rõ:
| Nóem Không |
Vít kết nối (Kích thước)
|
Đường kính gốm (mm)
|
Số lượng gốm (pc)
|
Tần số cộng hưởng (khz)
|
Nguồn điện đầu vào | Cỗ máy |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson sê-ri 2000 |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
Branson sê-ri 2000 |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W hoặc IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Máy hàn Branson 40khz |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Máy hàn Branson 40khz |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | Nhiệm vụ nặng nề 20khz Dukane |
| 10-Q-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane kiểu 43A250, 43A255, 43D255, 43E255, 43A260 hoặc 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane Mẫu 43B18 |
| 14-Q-D41C28 | M8 | 35 | 2 | 40 | 800 | Máy hàn Dukane 40khz |
| 15-Q-D41C29 | M8 | 35 | 2 | 40 | 800 | Máy hàn Dukane 40khz |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | Máy hàn Rinco 35Khz |
| 17-QR-R35 | M8 * 1,25 | 25 | 2 | 35 | 500 | Máy hàn Rico 35khz |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-Q-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-Q-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Máy Telsonic 35khz |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
Các mặt hàng đặc biệt có thể được tùy chỉnh.
Quy trình sản xuất đầu dò siêu âm:
Bộ chuyển đổi bao gồm một lớp vỏ, một lớp phù hợp, một bộ chuyển đổi đĩa gốm áp điện, một lớp nền, một cáp đi và một bộ thu mảng Cymbal.Đầu dò đĩa gốm áp điện được làm bằng vật liệu áp điện PZT-5 với sự phân cực theo chiều dày.Bộ thu mảng Cymbal bao gồm 8~16 bộ chuyển đổi Cymbal, hai vòng kim loại và vòng đệm cao su.
1. Làm khô bằng súng hơi nóng
2. Đầu tiên xoay điện cực
3. Gốm sứ, mảnh điện cực, gốm sứ
4. Nắp sau và ốc vít
5. Định vị
6. Đốt sau
7. Dán keo
8. Đặt lò nướng
9. Kiểm tra bằng máy kiểm tra
10. Keo chà ron
11. Kiểm tra lại trước khi đóng gói
Bộ chuyển đổi Branson thay thế siêu âm 3300w 20Khz với 6 vòng Pizoelectric
|
|
