| MOQ: | 1 máy tính |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T/T, Western Union |
| Supply Capacity: | 2000pcs mỗi tháng |
Sự miêu tả:
Máy siêu âm hiện tại thường sử dụng đầu dò gốm áp điện. Các bộ chuyển đổi gốm áp điện được chế tạo bằng cách kẹp gốm áp điện với hai khối tải phía trước và phía sau bằng kim loại và nối chặt chúng bằng ốc vít. Một biên độ đầu ra đầu dò điển hình là khoảng 10 micron.
Đầu dò gốm áp điện có ưu điểm là hiệu suất chuyển đổi cao, sản xuất hàng loạt, v.v ... Nhược điểm là công suất sản xuất nhỏ.
Thông số kỹ thuật:
| Mô hình | QR-5520-4BZ |
| Tần số | 20khz |
| Nguồn ra | 1800 watt |
| Bu lông liên kết | M18 * 1.5 |
| Đường kính đĩa gốm | 55mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 10,5-11,5nf |
| Biên độ | 10 ô |
| Ứng dụng | Máy hàn nhựa |
Nguyên lý hàn nhựa siêu âm:
Khi sóng siêu âm tác động lên bề mặt tiếp xúc với nhựa nhiệt dẻo, các dao động tần số cao hàng chục nghìn lần mỗi giây được tạo ra. Rung tần số cao này đạt đến một biên độ nhất định và năng lượng siêu âm được truyền đến vùng hàn thông qua mối hàn trên, bởi vì vùng hàn là hai Tại giao diện của hàn, điện trở âm lớn, do đó nhiệt độ cao cục bộ được tạo ra . Ngoài ra, do tính dẫn nhiệt kém của nhựa, nó không thể bị tiêu tan kịp thời và tập trung trong khu vực hàn, do đó các mặt tiếp xúc của hai chất dẻo tan chảy nhanh chóng, và sau một áp suất nhất định, chúng được tích hợp thành một. Khi sóng siêu âm dừng lại, để áp suất kéo dài trong vài giây để hóa rắn, do đó hình thành chuỗi phân tử mạnh cho mục đích hàn, cường độ hàn có thể gần với cường độ của nguyên liệu thô. Chất lượng của hàn nhựa siêu âm phụ thuộc vào biên độ của đầu hàn đầu dò, áp suất áp dụng và thời gian hàn. Thời gian hàn và áp lực đầu hàn có thể được điều chỉnh. Biên độ được xác định bởi đầu dò và còi. Sự tương tác của ba đại lượng này có một giá trị phù hợp. Khi năng lượng vượt quá giá trị thích hợp, lượng nóng chảy của nhựa lớn và vật liệu hàn dễ bị biến dạng; nếu năng lượng nhỏ, việc hàn không dễ dàng và áp suất không quá lớn. Áp suất tối ưu này là sản phẩm của chiều dài cạnh của phần hàn và áp suất tối ưu trên 1 mm của cạnh.

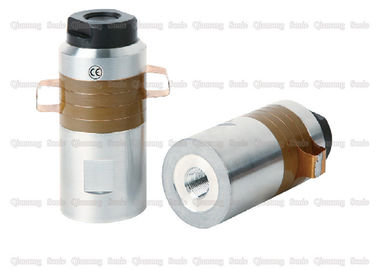

Đầu dò hàn siêu âm 1800W 20Khz với gốm có đường kính 55MM
|
|
