| MOQ: | 1 máy tính |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T/T, Western Union |
| Supply Capacity: | 2000pcs mỗi tháng |
Mô tả :

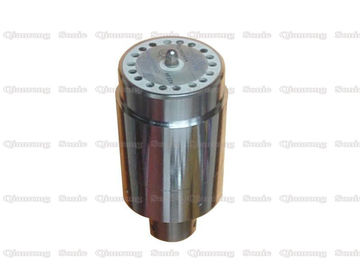

Bộ chuyển đổi được đặt tên một cách khéo léo vì nó nhận được năng lượng điện từ nguồn cung cấp năng lượng và chuyển đổi nó thành các rung động cơ học. Bộ chuyển đổi thay thế cho mô hình Branson 922JA (101-135-049), để sử dụng với máy hàn để bàn tích hợp mô hình 920IW hoặc IW + hoặc bộ nguồn 920 D / M (2000 watt) sử dụng bộ truyền động hoặc giá đỡ lắp ráp.
Nó bao gồm một thành phần piezoceramic trung tâm, vỏ kim loại phía trước và phía sau, vít ứng suất trước, miếng đệm điện cực và ống cách điện. Đầu dò bu-lông đầu dò bánh sandwich tạo ra sóng siêu âm ổn định khi tải thay đổi, và là phương pháp cơ bản nhất và quan trọng nhất để có được nguồn truyền động siêu âm công suất. Theo các thiết kế khác nhau, các đầu dò siêu âm chủ yếu ở dạng hình dạng giống nhau của các tấm vỏ kim loại phía trước và phía sau. Đường kính của tấm bìa trước dạng sừng đảo ngược được giảm quá mức bởi loại vòng cung, nắp sau bằng thép hình trụ và loại cột có một phần ở giữa.
Thông số kỹ thuật:
| Mô hình | QR-B922JA |
| Tần số | 20 khz |
| Nguồn ra | 2200 watt |
| Bu lông liên kết | 1 / 2-20UNF |
| Đường kính đĩa gốm | 50mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 18-20nf |
| Biên độ | 10 ô |
| Ứng dụng | Máy hàn nhựa |
Các yếu tố ảnh hưởng hàn siêu âm:
Trong quá trình sản xuất thực tế, không phải tất cả các vật liệu nhựa có thể được hàn. Các loại nhựa có thể được hàn bằng laser đều là nhựa nhiệt dẻo. Chỉ nhựa nhiệt dẻo có cấu trúc phân tử giống hoặc tương tự mới có thể được hàn. Bề mặt hàn là hóa học liên phân tử. Kết hợp lại, vật liệu ma trận càng gần thì hiệu quả hàn càng tốt.
Chúng ta cũng cần xem xét các yếu tố ảnh hưởng đến chất lượng của mối hàn để có được hiệu quả hàn tốt hơn. Khi hàn, áp suất, thời gian và sự hấp thụ nhiệt (lượng nóng chảy) là ba yếu tố đảm bảo chất lượng hàn.
1. Áp suất hàn siêu âm
Áp suất phù hợp được áp dụng cho bề mặt hàn, và vật liệu hàn sẽ chuyển từ đàn hồi sang nhựa. Nó cũng có thể thúc đẩy sự khuếch tán lẫn nhau của các phân tử và vắt kiệt không khí còn lại trong mối hàn, do đó làm tăng hiệu suất bịt kín của bề mặt hàn.
2. Thời gian hàn siêu âm
Có thời gian nóng chảy thích hợp và thời gian làm mát đủ. Khi nhiệt điện không đổi, sẽ không đủ hàn khi thời gian không đủ. Nếu thời gian quá dài, mối hàn sẽ bị biến dạng, xỉ sẽ tràn ra và đôi khi các điểm nóng (đổi màu) sẽ xuất hiện trong các phần không hàn. Phải đảm bảo rằng bề mặt hàn hấp thụ đủ nhiệt để đạt đến trạng thái nóng chảy hoàn toàn để đảm bảo đủ độ khuếch tán và hợp nhất giữa các phân tử, và phải đảm bảo đủ thời gian làm mát để đạt đủ cường độ của mối hàn.
Bộ chuyển đổi 20Khz siêu âm Branson 922JA cho máy ép mẫu 920DM 920IW
|
|
