tập trung vào ứng dụng siêu âm, với thiện chí giành được khách hàng
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QRsonic |
| Chứng nhận: | CE |
| Số mô hình: | QR-T35 |
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
| Giá bán: | Negotation |
| chi tiết đóng gói: | Đóng gói trong thùng carton |
| Thời gian giao hàng: | 3 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Tên sản phẩm: | Bộ chuyển đổi thay thế siêu âm | tần số: | 35 KHz |
|---|---|---|---|
| Công suất ra: | 1200 watt | Bu lông chung: | M8 |
| Đường kính đĩa gốm: | 25 mm | Điện dung: | 2,1-2,3nf |
| Biên độ: | 6um | Ứng dụng: | Bộ chuyển đổi sóng siêu âm thay thế bằng sóng siêu âm |
| Làm nổi bật: | Bộ chuyển đổi hàn siêu âm 35k,bộ chuyển đổi hàn siêu âm 25mm,bộ chuyển đổi hàn siêu âm 2.3nf |
||

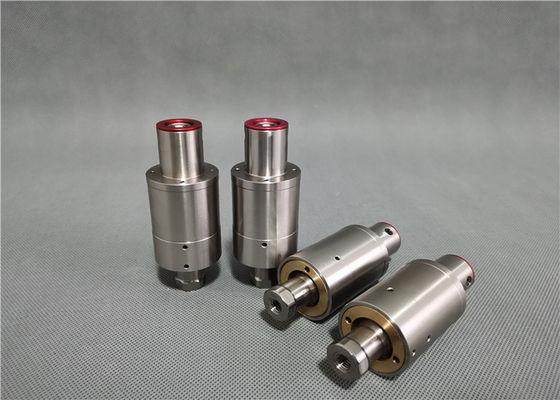

Bộ chuyển đổi sóng siêu âm thay thế tần số cao 35Khz với phích cắm không khí kết nối đặc biệt
Sự miêu tả:
Đầu dò siêu âm 35Khz 1200W, sử dụng gốm áp điện, kết hợp với phụ kiện hợp kim titan, sử dụng công nghệ mô phỏng tiên tiến quốc tế kết hợp với thiết bị lắp ráp chính xác cao tự phát triển, bắt đầu từ nguồn công nghệ, nghiên cứu phát triển và sản xuất đảm bảo sản phẩm đầu dò và công nghệ ứng dụng sự ổn định của các thông số, được trang bị các máy phát điện và đầu hàn chết khác nhau, có thể được áp dụng cho các ứng dụng siêu âm khác nhau.
Repacement Telsonic SE3512C Konverter.Đầu dò sóng siêu âm là thiết bị có thể chuyển đổi năng lượng điện cao tần thành cơ năng.Nó thường là gốm từ tính và áp điện.Công suất đầu ra được gửi đến máy phát siêu âm, và sau đó đến đầu dò siêu âm.Thiết bị dẫn xuất siêu âm có thể tạo ra sóng siêu âm.
Thông số kỹ thuật:
| Mô hình | QR-T35 |
| Tần số | 35 khz |
| Công suất ra | 1200 watt |
| Bu lông khớp | M8 |
| Đường kính đĩa gốm | 25mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 2,1-2,3nf |
| Biên độ | 6 ô |
| Ứng dụng | Bộ chuyển đổi sóng siêu âm thay thế bằng sóng siêu âm |
Sự chỉ rõ:
| Nóem không |
Kết nối vít (Kích thước)
|
Đường kính gốm (mm)
|
Số lượng gốm (pc)
|
Tần số cộng hưởng (khz)
|
Công suất đầu vào | Máy móc |
| 1-QR-BCJ20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 loạt |
| 2-QR-BCR20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
Branson 2000 loạt |
| 3-QR-B502 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
Branson 5170, 8800 |
| 4-QR-B402 | 1 / 2-20UNF | 40 | 4 | 20 | 900 |
Branson 8200, 8400 |
| 5-QR-B803 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
Branson 8700 |
| 6-QR-B902J | 1 / 2-20UNF | 50 | 4 | 20 | 2000 |
Branson 910W hoặc IW + |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | Thợ hàn 40khz Branson |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | Thợ hàn 40khz Branson |
| 9-QR-D20 | 1 / 2-20UNF | 50 | 2 | 20 | 2000 | 20khz Dukane Heavy Duty |
| 10-QR-D41S30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | Dukane kiểu 43A250, 43A255, 43D255, 43E255, 43A260 hoặc 43B260 |
| 11-QR-D41C30 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1 / 2-20UNF | 50 | 4 | 20 | 2000 | Dukane Mẫu 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | Máy hàn Dukane 40khz |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | Máy hàn Dukane 40khz |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | 35Khz Rinco Welders |
| 17-QR-R35 | M8 * 1,25 | 25 | 2 | 35 | 500 | Thợ hàn Rico 35khz |
| 18-QR-R20 | 1 / 2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | Máy siêu âm 35khz |
| 24-QR-H20 | 1 / 2-20UNF | 50 | 6 | 20 | 3000 |
Mục đặc biệt có thể được tùy chỉnh.
Các biện pháp phòng ngừa khi lắp ráp bộ phận đầu dò siêu âm:
Các bộ phận chính của hệ thống rung siêu âm, chẳng hạn như đầu dò, còi, đầu dụng cụ, v.v., được kết nối với nhau bằng bu lông trung tâm.
1. Kiểm tra bề mặt tiếp xúc phải nhẵn và không có vết xước.Nếu có bất kỳ vết xước nào, hãy dùng giấy kim loại có số từ 0 trở lên để đánh bóng nhẹ.Yêu cầu phải làm phẳng khuyết tật mà không làm hỏng độ phẳng của bề mặt tiếp xúc.
2. Làm sạch các vít, lỗ vít và bề mặt tiếp xúc bằng chất tẩy rửa dễ bay hơi, không ăn mòn.
3. Vệ sinh kỹ các vít, lỗ vít và bề mặt tiếp xúc.
4. Tất cả các lỗ vít kết nối phải vuông góc với bề mặt tiếp xúc.
5. Bôi một lớp mỏng bơ hoặc vaseline lên bề mặt tiếp xúc trước khi siết chặt.Không áp dụng cho các vít kết nối và lỗ vít.
6. Cẩn thận thắt chặt hai phần.Điều chỉnh mômen siết phù hợp theo thông số kỹ thuật của vít kết nối.Khi có thể, hãy thắt chặt nó đúng cách.
7. Nếu bạn nới lỏng bề mặt khớp trở lại, bạn sẽ không thấy bất kỳ vết sẹo nào.
8. Biên độ của hệ thống rung phân bố đều bằng tay, không có âm thanh lạ, không sốt nặng cục bộ.
9. Sau khi mở lại bề mặt mối nối sau khi làm việc một thời gian không được có dấu hiệu bị oxy hóa hoặc mài mòn.Nếu không, tiếp xúc ở đây không tốt, và năng lượng siêu âm bị mất nghiêm trọng ở đây.
