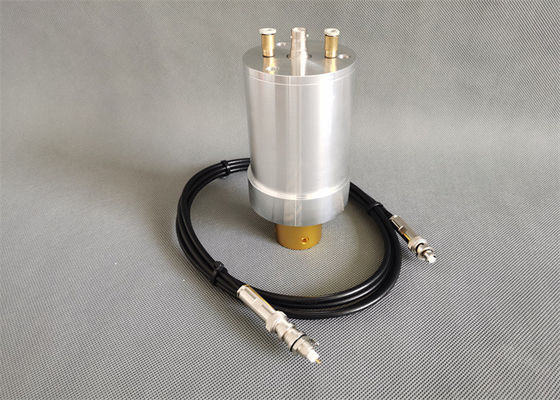

Bộ chuyển đổi sóng siêu âm 41S30 Dukane 20Khz với lỗ làm mát không khí

Bộ chuyển đổi Dukane thay thế sóng siêu âm 41S30 20Khz với lỗ làm mát không khí

Sự miêu tả:

Đầu dò sóng siêu âm là thiết bị biến đổi năng lượng giúp chuyển công suất điện đầu vào thành cơ năng.Nó là trái tim của máy hàn siêu âm.Chỉ với một đầu dò siêu âm phù hợp thì máy hàn siêu âm mới có thể sử dụng tốt hơn.

Bộ chuyển đổi siêu âm Dukane 41S30 20 KHz nàysử dụng cùng cụm trình điều khiển piezo như đầu dò hạng nặng tiêu chuẩn 110-3122 nhưng có vỏ kín và đầu dây 24 "ở đầu nối mil-spec để tạo điều kiện sử dụng trong môi trường khắc nghiệt hoặc nơi thiết bị phải được lắp ráp xuống để làm sạch.Vỏ có phụ kiện cho ống poly 1/4 "OD để dẫn khí làm mát khô đến và đi từ cụm trình điều khiển. Không thể lắp vào máy ép Dukane tiêu chuẩn. Yêu cầu sử dụng cáp siêu âm 200-1233-10. Đầu ra là 1 / 2-20.

Thông số kỹ thuật:

Làm thế nào để Chọn đầu dò phù hợp?

Việc lựa chọn đầu dò siêu âm cần chú ý đến sự phù hợp của đầu vào và đầu ra, cài đặt cơ khí và kích thước phù hợp, và các thông số sau cần được xem xét:

1. Tần số cộng hưởng:

Tần số là tần số được đo bằng phương pháp đường truyền với máy phát tần số, milivôn kế hoặc tần số được đo bằng máy phân tích đặc tính trở kháng hoặc các thiết bị tương tự.Thường được gọi là tần số tín hiệu nhỏ.Ngược lại với nó là tần số máy, tức là tần số hoạt động thực tế được đo khi khách hàng kết nối đầu dò với nguồn điện biến tần thông qua cáp và được cấp điện khi không tải hoặc không tải.Bởi vì các mạch kết hợp của khách hàng là khác nhau, tần số của cùng một bộ chuyển đổi với nguồn cung cấp điện dẫn động khác nhau là khác nhau, và tần số đó không thể được sử dụng làm cơ sở để đặt hàng.

2. Công suất đầu dò:

Nghĩa là, điện dung tự do của bộ chuyển đổi thường có thể được đo bằng cầu điện dung ở tần số 400Hz-1000Hz, hoặc bộ phân tích đặc tính trở kháng tương tự như thiết bị.Điện dung của đầu dò siêu âm cũng có thể được đo bằng máy đo điện dung cầm tay nói chung.

3. Cách làm việc:

Do các phương pháp xử lý và yêu cầu khác nhau, các phương pháp làm việc của đầu dò siêu âm có thể được chia thành làm việc liên tục (hàn kim loại) và làm việc xung (hàn nhựa).Các phương pháp làm việc khác nhau có các yêu cầu khác nhau đối với đầu dò.Nói chung, làm việc liên tục hầu như không có thời gian tạm dừng, nhưng dòng làm việc không lớn lắm, và làm việc không liên tục, có tạm dừng, nhưng dòng tức thời rất lớn và công suất ở cả hai trạng thái đều rất lớn.Loại đầu dò siêu âm và công suất tối đa:

Có các yêu cầu khác nhau đối với công suất danh định của các máy cho các mục đích khác nhau và công suất danh định của cùng một đầu dò siêu âm có thể khác nhau khi được sử dụng trên các máy khác nhau.Để tránh sự mơ hồ, khách hàng nên nêu rõ cấu tạo của đầu dò, chẳng hạn như loại cột, loại sừng ngược, v.v., cũng như đường kính và số lượng các tấm sứ áp điện.

Bộ chuyển đổi Dukane thay thế sóng siêu âm 41S30 20Khz với lỗ làm mát không khí
