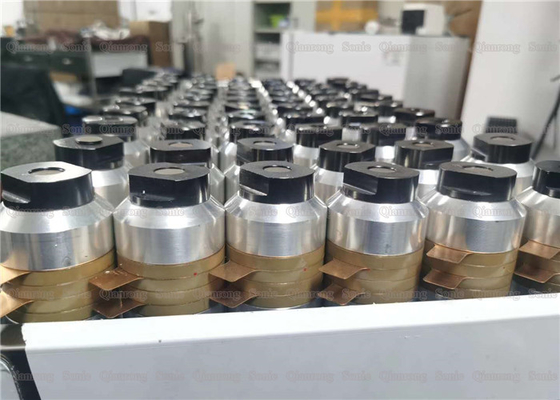

Đầu dò siêu âm tần số thay đổi 15Khz dùng cho hàn phụ tùng ô tô để bán
Sự miêu tả:
Đầu dò siêu âm là một thiết bị chuyển đổi năng lượng.Chức năng của nó là biến đổi công suất điện đầu vào thành cơ năng (siêu âm) rồi truyền ra ngoài, và nó chỉ tiêu thụ một lượng điện năng nhỏ.
Đầu dò siêu âm chủ yếu bao gồm phần tử gốm áp điện trung tâm, các tấm kim loại phía trước và phía sau, các vít ứng suất trước, các tấm điện cực và ống cách điện.Thành phần cụ thể như hình bên dưới.
1. Trình điều khiển phía sau: phần tử hình trụ ở mặt sau của bộ chuyển đổi áp điện, trình điều khiển phía sau gần với mảnh gốm áp điện cuối cùng, và áp suất siết trước thường được áp dụng bằng cách xếp các bu lông.
2. Tấm điện cực: một đĩa dẫn điện mỏng nằm giữa gốm áp điện tiếp giáp với đầu dò.Điện áp truyền động đầu dò được áp dụng giữa các điện cực này.
3. Bộ điều khiển phía trước: Truyền năng lượng siêu âm của bộ chuyển đổi đến còi hoặc đầu dụng cụ.Trình điều khiển đầu cuối thường bao gồm một mặt bích lắp để kết nối vỏ.
4. Vít ứng suất trước: Một bu lông xếp chồng lên nhau đi qua lỗ tâm của sứ.Sau khi siết chặt bu lông, gốm sẽ được nén giữa bộ dẫn động phía sau và bộ dẫn động phía trước để tạo ứng suất trước cần thiết cho sứ.
5. Gốm áp điện: Gốm áp điện là trái tim của đầu dò, một bộ phận chuyển tín hiệu điện của bộ tạo sóng siêu âm thành dao động cơ học tuyến tính.
Thông số kỹ thuật:
| Mô hình | QR-6015-4BZ |
| Tính thường xuyên | 15 khz |
| Công suất ra | 2600 watt |
| Bu lông khớp | M20 * 1,5 |
| Đường kính đĩa gốm | 60mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 9-13,5nf |
| Biên độ | 10 ô |
| Đơn xin | Máy hàn nhựa |
Ứng suất trước của đầu dò càng lớn càng tốt?
Ứng suất trước quá mức sẽ làm giảm hiệu suất của đầu dò, điều này chủ yếu được phản ánh ở các khía cạnh sau:
Hiệu suất của gốm áp điện thay đổi dưới tác dụng của sai lệch nén.Đặc biệt, nhiệt độ an toàn tối đa tại đó vật liệu có thể hoạt động hiệu quả có thể giảm đáng kể và ứng suất nén cao có thể làm giảm nhiệt độ Curie.
Tăng huyết áp quá mức sẽ gây ra hiện tượng khử cực đáng kể, đồng thời sinh ra trở kháng không ổn định và gây lão hóa.
Ứng suất trước quá mức sẽ làm giảm tuổi thọ của đầu dò và trong trường hợp nghiêm trọng sẽ làm kết tinh chip sứ của đầu dò.
Ứng suất trước của đầu dò quá mức sẽ cho thấy trở kháng nhỏ hơn trong giai đoạn đầu, nhưng hiệu suất của đầu dò sẽ giảm theo thời gian, và nó sẽ đi kèm với các sản phẩm trở kháng cao.
