| MOQ: | 1 CÁI |
| giá bán: | Negotation |
| standard packaging: | Đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T / T, Western Union |
| Supply Capacity: | 2000 chiếc mỗi tháng |

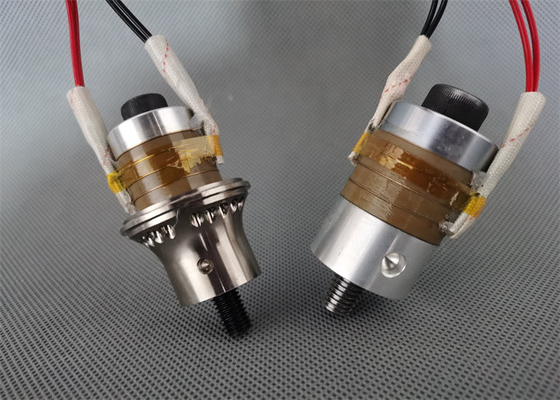

Bộ chuyển đổi siêu âm áp điện cảm biến hoạt động 40Khz cho ứng dụng hàn hoặc cắt
Sự miêu tả:
Đầu dò siêu âm 40Khz chuyển đổi năng lượng điện, năng lượng cơ học hoặc năng lượng âm thanh từ dạng năng lượng này sang dạng năng lượng khác của thiết bị, còn được gọi là đầu dò siêu âm hay còn gọi là cảm biến hoạt động.Một trong những thiết bị trưởng thành và đáng tin cậy nhất là thiết bị chuyển đổi năng lượng điện và năng lượng âm bằng hiệu ứng áp điện, còn được gọi là bộ chuyển đổi áp điện.Đầu dò được cấu tạo bởi thành phần gốm áp điện trung tâm, vỏ kim loại phía trước và phía sau, vít ứng lực trước, tấm điện cực và ống cách điện.Đầu dò siêu âm được sử dụng trong hầu hết các thiết bị siêu âm.Thiết bị siêu âm Qianrong là nguồn cung cấp đầu dò siêu âm bằng hợp kim titan và các thành phần cốt lõi.
Thông số kỹ thuật:
| Mô hình | QR-2540-4BD |
| Tính thường xuyên | 40khz |
| Công suất ra | 300 watt |
| Bu lông khớp | M8 |
| Đường kính đĩa gốm | 25mm |
| Số lượng đĩa gốm | 4 chiếc |
| Điện dung | 4,5-6,5nf |
| Biên độ | 4 ô |
| Ứng dụng | Máy hàn nhựa |
Thông số:
| Loại cộtNTK GÕ PHÍM | ||||||||
|
Mặt hàng số
|
Kết nối vít
|
Đường kính gốm (mm)
|
Số lượng gốm (pc) |
Tần số (khz)
|
Điện dung |
sức mạnh (W)
|
||
| Màu vàng | Xám | Đen | ||||||
| 7015-4BZ | M20 X 1,5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20 X 1,5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20 X 1,5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18 X 1,5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18 X 1,5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18 X 1,5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18 X 1,5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18 X 1,5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18 X 1,5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Loại cộtNTK GÕ PHÍM | ||||||||
|
Mặt hàng số
|
Kết nối vít
|
Đường kính gốm (mm)
|
Số lượng gốm (pc) |
Tần số (khz)
|
Điện dung |
sức mạnh (W)
|
||
| Màu vàng | Xám | Đen | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Atten:
Sự ăn khớp của đầu dò với hộp điện và khuôn là cơ sở cho độ tin cậy của hệ thống và công suất lớn nhất của đầu dò.Sau khi hoàn thành đầu dò sẽ không có bộ phận nào có thể điều chỉnh được.Điều chỉnh hộp điện và khuôn phù hợp với trạng thái làm việc của đầu dò.
Bạn nên điều chỉnh kết hợp theo các bước sau:
Đầu tiên, điều chỉnh tần số dao động của hộp điện cho phù hợp với dải động của đầu dò.
Bước 2: Điều chỉnh mạch đấu sao cho dòng không tải của đầu dò nhỏ hơn 0,5A.Độ lệch điện áp điều chỉnh phải luôn nhỏ hơn 0,2A và kiểm tra bộ chuyển đổi xem có bị rung và nóng bình thường không.
Bước thứ ba: nối khuôn, với phụ tải, điều chỉnh hộp điện để công suất ra của hệ thống đạt yêu cầu sử dụng.
Bước 4: Kiểm tra toàn bộ nguồn điện trong một thời gian nhất định, kiểm tra các thay đổi trạng thái của bộ chuyển đổi và hộp điện phải trong mức bình thường.
Bộ chuyển đổi siêu âm áp điện cảm biến hoạt động 40Khz cho ứng dụng hàn hoặc cắt
|
|
