tập trung vào ứng dụng siêu âm, với thiện chí giành được khách hàng
| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | QRsonic |
| Chứng nhận: | CE |
| Số mô hình: | QR-3028-2BZ |
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
| Giá bán: | Negotation |
| chi tiết đóng gói: | Đóng gói trong thùng carton |
| Thời gian giao hàng: | 3 ngày làm việc |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Tên sản phẩm: | Đầu dò hàn siêu âm | Tính thường xuyên: | 28 khz |
|---|---|---|---|
| Công suất ra: | 400 watt | Bu lông khớp: | 3 / 8-24UNF |
| Đường kính đĩa gốm: | 30mm | Số lượng đĩa gốm: | 2 CÁI |
| Điện dung: | 2,8-3,8nf | Biên độ: | 8um |
| Làm nổi bật: | Bộ chuyển đổi siêu âm thợ hàn nhựa,Bộ chuyển đổi siêu âm bằng gốm sứ áp điện 2 cái,Bộ chuyển đổi siêu âm thợ hàn điểm |
||

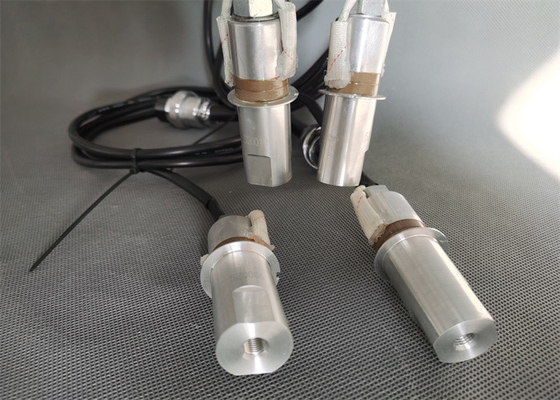

Đầu dò hàn siêu âm 28Khz cho thợ hàn nhựa tại chỗ với gốm sứ áp điện 2 chiếc
Sự miêu tả:
28Khz hàn siêu âm transducer sử dụng high-quality, gốm áp điện có tính nhất quán cao, thiết kế cấu trúc chuyên nghiệp, hoạt động ổn định, độ ổn định cao, tính nhất quán cao, thử nghiệm tải cao, không nóng, biên độ cao, trở kháng thấp, sóng ổn định, Đặc tính của sóng không đổi.
Siêu âm được sử dụng rộng rãi trong sản xuất, chẳng hạn như hàn, cắt, rạch và hàn nhựa của các loại vải không dệt / sợi hóa học khác nhau.Tuy nhiên, do sự khác biệt giữa nguyên lý siêu âm và tần số cao, các nguyên liệu thô và ứng dụng có thể áp dụng cũng được áp dụng.
Thông số kỹ thuật:
| Mô hình | QR-3028-2BZ |
| Tính thường xuyên | 28khz |
| Công suất ra | 400 watt |
| Bu lông khớp | 3 / 8-24UNF |
| Đường kính đĩa gốm | 30mm |
| Số lượng đĩa gốm | 2 cái |
| Điện dung | 2,8-3,8nf |
| Biên độ | 8 ô |
| Ứng dụng | Máy hàn nhựa |
Thông số:
| Loại cộtNTK GÕ PHÍM | ||||||||
|
Mặt hàng số
|
Kết nối vít
|
Đường kính gốm (mm)
|
Số lượng gốm (pc) |
Tần số (khz)
|
Điện dung |
sức mạnh (W)
|
||
| Màu vàng | Xám | Đen | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Quy trình sản xuất đầu dò siêu âm:
Bộ chuyển đổi bao gồm một vỏ, một lớp khớp, một bộ chuyển đổi đĩa gốm áp điện, một mặt sau, một cáp dẫn ra và một bộ thu mảng Cymbal.Đầu dò đĩa sứ áp điện được làm bằng vật liệu áp điện PZT-5 phân cực theo chiều dày và đầu thu mảng Cymbal bao gồm 8 đến 16 đầu dò Cymbal, hai vòng kim loại và đệm cao su.
1. Làm khô bằng súng hơi nóng
2. Xoay điện cực trước
3. Gốm sứ, điện cực, gốm sứ
4. Nắp lưng, ốc vít
5. Định vị
6. Máy đốt sau
7. Keo
8. Đặt lò nướng
9. Kiểm tra bằng máy kiểm tra
10. Làm đầy đường may
11. Kiểm tra lại trước khi đóng gói
Đầu dò hàn siêu âm 28Khz cho thợ hàn nhựa tại chỗ với gốm sứ áp điện 2 chiếc
