| MOQ: | 1 chiếc |
| giá bán: | Negotation |
| standard packaging: | đóng gói trong thùng carton |
| Delivery period: | 3 ngày làm việc |
| payment method: | T/T, Công Đoàn Phương Tây |
| Supply Capacity: | 2000 chiếc mỗi tháng |

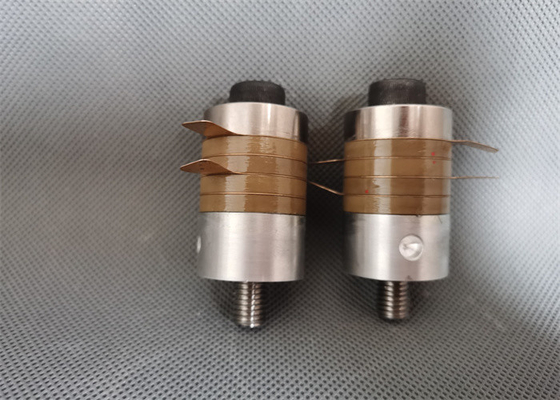

Đầu dò áp điện siêu âm tần số cao 40Khz cho thiết bị cắt
Sự miêu tả:
Đầu dò siêu âm là một bộ chuyển đổi năng lượng giúp chuyển đổi năng lượng điện đầu vào thành năng lượng cơ học.Nó là trái tim của máy hàn siêu âm.Nó có thể đóng vai trò của máy hàn siêu âm tốt hơn nếu được trang bị đầu dò siêu âm phù hợp
thông số kỹ thuật:
| Người mẫu | QR-3040-4BZ |
| Tính thường xuyên | 40khz |
| Công suất ra | 500 watt |
| bu lông chung | M10 |
| Đường kính đĩa gốm | 30 mm |
| Số lượng đĩa gốm | 4 chiếc |
| điện dung | 5.1-7.5nf |
| biên độ | 4 ô |
| Đăng kí | máy siêu âm |
Thông số:
| Loại cộtNTK KIỂU | ||||||||
|
Mục số
|
kết nối vít
|
Đường kính gốm (mm)
|
Số lượng gốm (pc) |
Tần số (khz)
|
điện dung |
sức mạnh (W)
|
||
| Màu vàng | Xám | Đen | ||||||
| 7015-4BZ | M20X1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | M20X1.5 | 60 | 4 | 15 | 8000-10000 | 10000-12000 | 12500-13500 | 2200 |
| 6015-6BZ | M20X1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | M18X1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10000-11000 | 10500-11500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10000-11000 | 10500-11500 | 14300-20000 | 2000 |
| 5020-6BZ | M18X1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2000 | |
| 5020-4BZ | M18X1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | M18X1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18X1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4HZ | M18X1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | M18X1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| Loại cộtNTK KIỂU | ||||||||
|
Mục số
|
kết nối vít
|
Đường kính gốm (mm)
|
Số lượng gốm (pc) |
Tần số (khz)
|
điện dung |
sức mạnh (W)
|
||
| Màu vàng | Xám | Đen | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0,75 | 15 | 2 | 60 | 700-800 | 100 | ||
Biện pháp phòng ngừa lắp ráp các bộ phận đầu dò siêu âm:
Các bộ phận chính của hệ thống rung siêu âm, chẳng hạn như đầu dò, sừng, đầu dụng cụ, v.v., được kết nối bằng một chốt trung tâm.
1. Kiểm tra xem bề mặt tiếp xúc phải nhẵn và không có vết trầy xước.Nếu có bất kỳ vết trầy xước nào, hãy sử dụng giấy kim loại có số 0 trở lên để đánh bóng nhẹ.Cần phải làm nhẵn khuyết tật mà không làm hỏng độ phẳng của bề mặt tiếp xúc.
2. Làm sạch các vít, lỗ vít và bề mặt tiếp xúc bằng chất tẩy rửa dễ bay hơi, không ăn mòn.
3. Vệ sinh thật sạch các vít, lỗ vít và các bề mặt tiếp xúc.
4. Tất cả các lỗ vít kết nối phải vuông góc với bề mặt tiếp xúc.
5. Thoa một lớp bơ mỏng hoặc Vaseline lên bề mặt tiếp xúc trước khi vặn chặt.Không áp dụng cho các vít kết nối và lỗ vít.
6. Cẩn thận siết chặt hai phần.Điều chỉnh mô-men xoắn siết phù hợp theo thông số kỹ thuật của vít kết nối.Khi có thể, thắt chặt nó đúng cách.
7. Nếu bạn nới lỏng bề mặt khớp một lần nữa, bạn sẽ không thấy bất kỳ vết sẹo nào.
8. Biên độ của hệ thống rung phân bố đều tay, không có âm thanh lạ, không sốt nặng cục bộ.
9. Sau khi mở lại bề mặt khớp sau khi làm việc trong một thời gian, không được có dấu hiệu oxy hóa hoặc mài mòn.Nếu không, liên hệ ở đây không tốt và năng lượng siêu âm bị mất nghiêm trọng ở đây.
